PART1 MENCOBA ATRIBUTE PENGEPLOTAN, MATRIK, ARRAY

Konten [Tampil]

Atribut Pengeplotan MATLAB

Pada saat running program MATLAB tentunya diperlukan perintah ploting. Didalamnya akan ada beberapa atribut yang melengkapi perintah plot tersebut antara lain sebagai berikut :

Pengenalan Matrik

Matrik merupakan salah satu elemen dasar dari MATLAB, yang diartikan dimensi array yang memiliki unsur vector baris dan vector kolom. Dalam pembahasannya mencakup invers matrik, determinan matrik, dan juga manipulasi matrik. Sebenarnya MATLAB mendukung operasi array dan juga operasi matrik, tetapi kita akan membahas terlebih dahulu operasi matrik.

Ketetuan Matrik

Pada saat membuat Matrik pada MATLAB tentunya aka nada kriteria – kriteria kondisi yang harus dipenuhi, antara lain sebagai berikut :

Diawali dengan tanda “[“ (kurung siku).
Elemen kolom dalam satu baris dipisahkan dengan spasi atau tanda “,” (koma).
Untuk mengganti baris atau memisahkan baris menggunakan tanda “;” (titik koma).
Matrik diakhiri dengan tanda “]” (kurung siku).

Membuat Matrik

Ini adalah contoh dasar dalam membuat Matrik pada MATLAB.

Komponen pada Matrik juga bisa melakukan operasi penambahan pada elemennya.

Untuk membuat matriks nol anda dapat menggunakan syntax zeros (m,n). Dengan m merupakan banyaknya baris dan n merupakan banyaknya kolom. Misalkan anda ingin membuat matriks nol berukuran 6x4.

Untuk membuat matriks satu dengan cepat anda dapat menggunakan syntax ones(m,n). Dengan m merupakan banyaknya baris dan n merupakan banyaknya kolom. Misalkan anda ingin membuat matriks satu berukuran 2x3.

Matriks diagonal adalah matriks yang semua elemen diagonal utamanya bernilai satu dan elemen lainnya adalah nol. Matriks Diagonal merupakan matriks persegi berukuran n. Anda dapat menggunakan syntax eye(n) untuk membuat matriks diagonal dengan cepat. Misalkan anda ingin membuat matriks diagonal berukuran 3x3.

Berdasarkan definisi Transpose matriks A berukuran m x n dapat disimbolkan denganA^T, yang didefinisikan dengan matriks berukuran n x m yang didapatkan dengan menukar baris-baris dan kolom-kolom dari A. Sehingga baris pertama merupakan kolom pertama dari matriks A, kolom pertama merupakan baris pertama dari A dan seterusnya. Anda dapat menentukan transpose suatu matriks yang sudah didefinisikan dengan menggunakan MATLAB. Misalkan anda ingin menentukan transpose matriks A yang didefinisikan sebagai berikut:

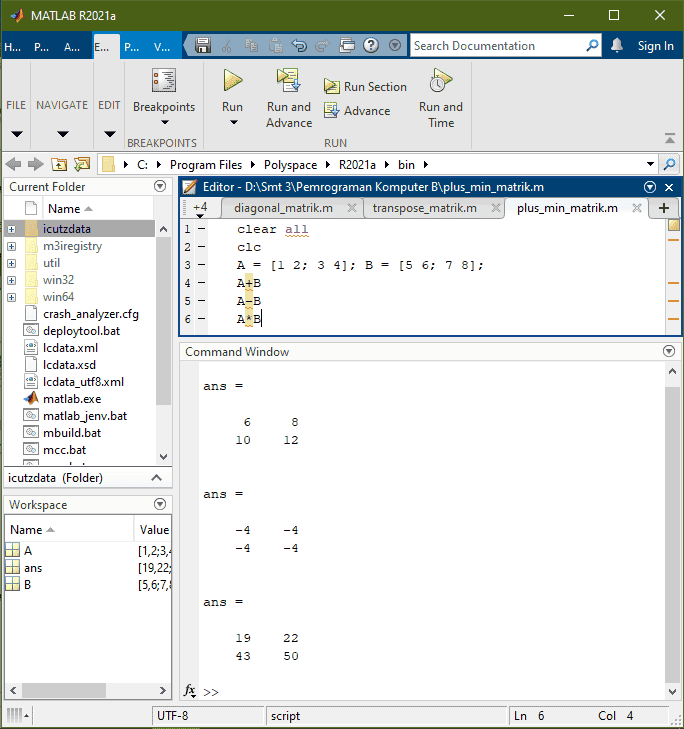

Untuk penjumlahan, pengurangan, dan perkalian merupakan unsur yang sama prosesnya, berikut :

Determinan matriks adalah fungsi khusus yang mengasosiasikan suatu bilangan real dengan suatu matriks bujur sangkar. Determinan matriks MATLAB menggunakan fundamental aljabar liner sebagai konsep dasarnya. Untuk menghitung determinan suatu matriks berukuran mxn anda dapat menggunakan syntax det(variabel). Misalkan anda akan menghitung determinan matriks E yang berukuran 5 x 5.
