Apa itu Constructive Solid Geometry (CSG)?

Constructive Solid Geometry (CSG) adalah teknik kuat yang digunakan dalam ranah pemodelan benda padat. Ini memberdayakan pembuat model untuk membuat permukaan dan objek yang kompleks dengan presisi dan keahlian. Rahasia di balik CSG terletak pada penggunaannya terhadap operator Boolean untuk menggabungkan dengan mulus objek yang lebih sederhana, menciptakan karya seni yang indah dan rumit secara visual.

Potongan Lintang dengan Kurva Panduan

• - Potongan Lintang dengan Kurva Panduan adalah teknik yang digunakan dalam pemodelan 3D untuk menciptakan bentuk yang mengikuti suatu jalur atau kurva.
• - Teknik ini melibatkan pembuatan bentuk potongan lintang, lalu menggunakan kurva panduan untuk menentukan jalur yang akan diikuti oleh bentuk tersebut.
• - Kurva panduan dapat berupa spline, garis, atau kurva lain yang menentukan jalur tersebut.
• - Potongan Lintang dengan Kurva Panduan umumnya digunakan dalam perangkat lunak CAD seperti SolidWorks dan AutoCAD untuk menciptakan bentuk dan permukaan kompleks.
• - Teknik ini memungkinkan lebih banyak kontrol atas bentuk dan jalur objek yang sedang dibuat.

Solid Bertingkat

• - Solid Bertingkat adalah teknik yang digunakan dalam pemodelan 3D untuk menciptakan objek padat dengan menggabungkan dua atau lebih bentuk.
• - Teknik ini melibatkan pembuatan bentuk potongan lintang, lalu menggunakan kurva panduan untuk menentukan jalur yang akan diikuti oleh bentuk tersebut.
• - Bentuk potongan lintang kemudian digabungkan bersama sepanjang kurva panduan untuk menciptakan permukaan yang halus dan berkesinambungan.
• - Solid Bertingkat umumnya digunakan dalam perangkat lunak CAD seperti SolidWorks dan AutoCAD untuk menciptakan bentuk dan permukaan kompleks.
• - Teknik ini memungkinkan lebih banyak kontrol atas bentuk dan jalur objek yang sedang dibuat.

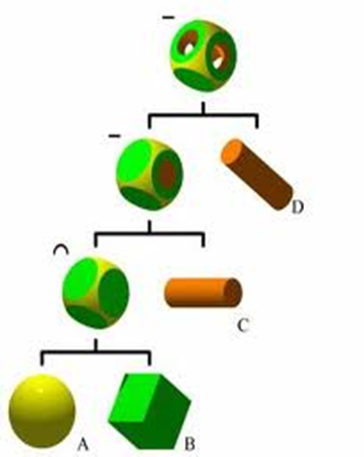

Hakekat/Konsep CSG

Pada intinya, CSG sering disebut sebagai Primitive Modeling. Mengapa? Karena itu bergantung pada objek padat yang ada dalam geometri standar. Dengan menggabungkan blok bangunan dasar ini menggunakan operasi Boolean, CSG memungkinkan Anda untuk memahat bentuk yang rumit dengan mudah. Teknik ini menemukan tempat yang pas ketika Anda bertujuan untuk kesederhanaan dalam bentuk geometris atau ketika akurasi matematis sangat penting.

Macam Jenis Operasi Boolean

1. Irisan/Intersection

Operasi irisan adalah tentang menciptakan bentuk baru yang dengan presisi menangkap area tumpang tindih antara dua atau lebih bentuk. Ini seperti menemukan titik temu di mana bentuk-bentuk ini bertemu, menghasilkan bentuk baru.

2. Perbedaan/Substract

Perbedaan, seperti namanya, melibatkan pembuatan bentuk baru dengan mengurangkan satu bentuk dari yang lain. Hasilnya? Sebuah bentuk yang mempertahankan semua dari bentuk asli kecuali bagian yang telah dihapus.

3. Gabungan/Union

Gabungan yakni menggabungkan dua atau lebih bentuk menjadi satu entitas yang padu.

Beragam Aplikasi

Kemampuan serbaguna CSG tidak mengenal batas, menjadikannya bahan pokok dalam hampir semua perangkat lunak Desain Berbantu Komputer (CAD) rekayasa. Insinyur dan desainer sama-sama memanfaatkan kekuatan CSG untuk menggambarkan potongan alat dan fitur yang rumit, memastikan bahwa semua bagian cocok dengan sempurna. Ini tidak hanya menyederhanakan proses desain tetapi juga mengurangi margin kesalahan. Contoh aplikasi program pendukung dapat dilihat dibawah :

1. Open CSG

OpenCSG adalah perpustakaan yang melakukan rendering CSG berbasis gambar menggunakan OpenGL. Ini digunakan untuk membuat model 3D dengan menggabungkan atau mengurangi bentuk menggunakan operasi Boolean.OpenCSG sering digunakan dalam perangkat lunak CAD untuk membuat bentuk dan objek yang kompleks.

2. OpenSCAD

OpenSCAD adalah alat gratis untuk membuat objek CAD 3D yang tangguh. Ini bukan pemodel interaktif, tetapi kompiler 2D/3D yang membaca file program deskripsi objek dan merender model dari file ini. OpenSCAD menggunakan CSG untuk membuat model 3D dengan menggabungkan atau mengurangi bentuk menggunakan operasi Boolean.OpenSCAD banyak digunakan dalam pencetakan 3D dan aplikasi manufaktur lainnya.

3. CSG.js

CSG.js adalah perpustakaan JavaScript yang mengimplementasikan operasi CSG di jaringan menggunakan pohon BSP.Ini digunakan untuk membuat model 3D dengan menggabungkan atau mengurangi bentuk menggunakan operasi Boolean. CSG.js umumnya digunakan dalam aplikasi pemodelan 3D online.

4. Blender

Blender adalah perangkat lunak pembuatan 3D open source gratis yang dapat digunakan untuk pemodelan, animasi, dan rendering.Gunakan CSG untuk membuat model 3D dengan menggabungkan atau mengurangi bentuk menggunakan operasi Boolean. Blender umumnya digunakan dalam industri film dan video game.Secara keseluruhan, alat perangkat lunak ini menawarkan berbagai pilihan untuk membuat model 3D menggunakan CSG. Setiap alat memiliki kelebihan dan kekurangannya masing-masing dan pilihan alat bergantung pada kebutuhan spesifik pengguna.

5. Autodesk Revit

Terdapat beberapa peralatan dan perangkat lunak yang dibutuhkan dalam pembuatan Building Informatiom Modelling (BIM) antara lain Terrestrial Laser Scanner, Unnamed Aerial Vechile (UAV), Autodesk Revit dan Autodesk Recap.

Keunggulan Solid

Salah satu keunggulan menonjol dari CSG adalah kemampuannya untuk menjamin kepadatan atau kedap air objek. Fitur ini menjadi sangat berharga dalam aplikasi manufaktur dan rekayasa di mana presisi tidak bisa dikompromikan. Dengan memastikan bahwa semua bentuk primitif kedap air, CSG melindungi integritas desain Anda, aspek penting dalam berbagai perhitungan industri.



Sebagai kesimpulan, Constructive Solid Geometry (CSG) berdiri sebagai batu penjuru dalam ranah pemodelan 3D, menawarkan kemampuan tak tertandingi kepada pembuat model dan insinyur. Dengan memanfaatkan kekuatan CSG, Anda membuka dunia kemungkinan dalam membuat permukaan dan objek yang kompleks, semuanya sambil memastikan presisi dan akurasi. Terjunlah ke dunia CSG, dan saksikan karya seni 3D Anda menjadi nyata dengan cara yang tidak pernah Anda bayangkan sebelumnya.
