BERKENALAN DENGAN THEODOLITE DAN BAGIANNYA

Konten [Tampil]

THEODOLITE

Teodolit adalah alat ukur sudut tengah dan mendatar dalam menentukan jarak dan tin. Ia adalah instrumen presisi untuk mengukur sudut di bidang horizontal dan vertikal. Teodolit bekerja dengan menggabungkan plumbum optik, spirit level, dan lingkaran terukur untuk menemukan sudut vertikal dan horizontal dalam survei. Teodolit modern terdiri dari teleskop yang dipasang untuk berputar secara horizontal dan vertikal. Ia adalah mesin elektronik yang terlihat seperti teleskop kecil dan digunakan secara luas untuk pengukuran sudut vertikal dan horizontal untuk skala. Teodolit telah disesuaikan untuk tujuan khusus dalam bidang seperti metrologi dan teknologi peluncuran roket.

PENGELOMPOKAN THEODOLITE

KONSTRUKSINYA

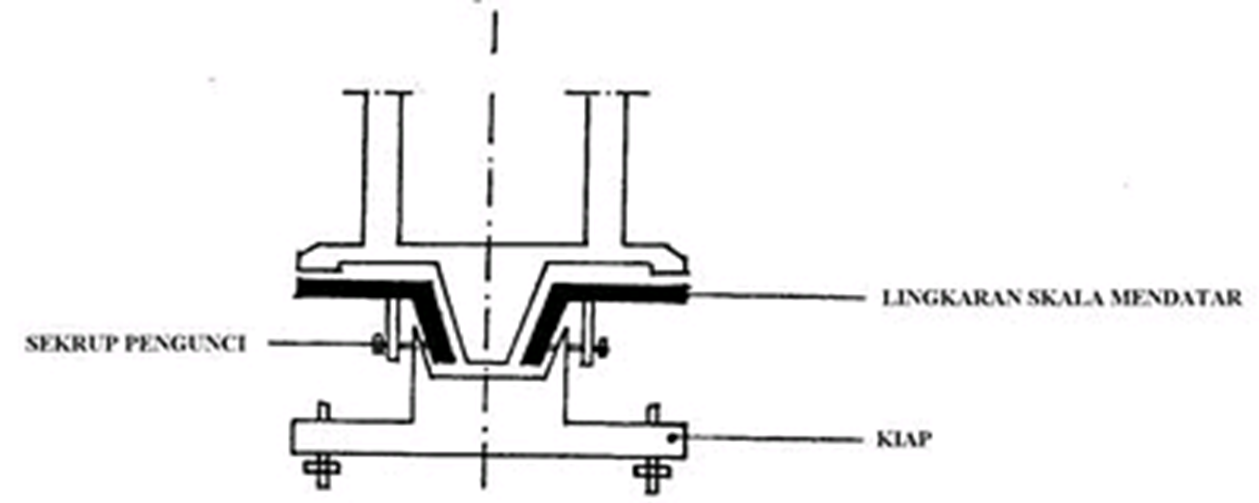

Theodolite Reiterasi

Lingkaran skala mendatar theodolit menyatu dengan tribrach, sehingga lingkaran mendatar tidak dapat diputar. Akibatnya bacaan lingkaran mendatarnya untuk suatu target merupakan suatu bacaan arah. Jadi sudut yang dibentuk oleh garis bidik yang diarahkan kedua target adalah bacaan arah kedua dikurangi bacaan arah pertama.

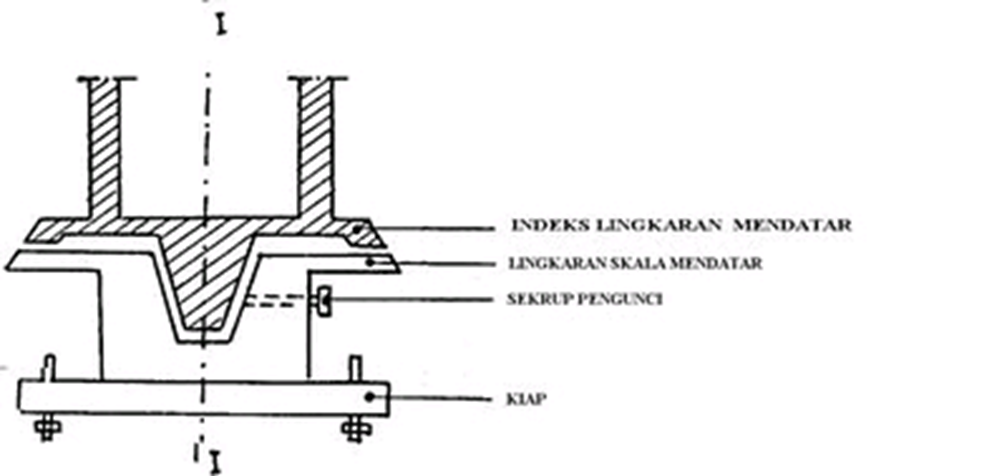

Theodolite Repetisi

Lingkaran skala mendatar dapat diatur mengelilingi sumbu tegak. Bila skrup pengunci lingkaran skala mendatar dibuka, maka tidak dapat dilakukan pengukuran sudut. Besarnya sudut yang dibentuk oleh garis bidik yang diarahkan ke dua buah target hanya dapat diukur kalau skrup pengunci lingkaran skala mendatarnya terkunci. Sebab bila sekrup pengunci skala lingkaran mendatar tidak dikunci, maka pada saat diputar, piringan skala mendatar ikut berputar bersama-sama dengan indek pembaca lingkaran mendatar.

Keuntungannya adalah dimungkinkannya mengubah bacaan pada suatu arah garis bidik tertentu. Misal pada suatu arah garis bidik di A bacaan skala mendatarnya dibuat 0^o, kemudian garis bidik diarahkan ke B, maka bacaan skala mendatar di B juga merupakan sudut APB.
